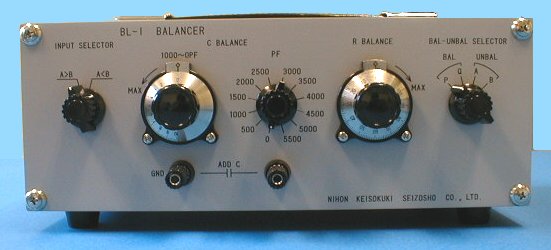

ＢＬ-１平衡入力形コロナ検出器

１．概要

本器は外部ノイズを平衡させて、減少させるＣＤ−５形同調式部分放電器用外付け検出器です。
又、ＮＤ−１論理制御雑音弁別器と接続可能で、ノイズ頻度が高くＮＤ−１が正常動作しない状況でも、本器により外来ノイズを減少させれば、
動作させる事が可能です。

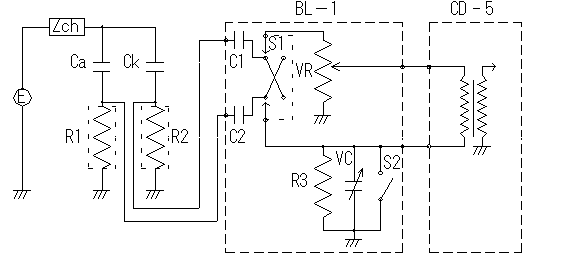

　第１図に本器を使用したときの測定原理を示します。図においてＣａ　Ｃｋのうち静電容量値の大きい方が接続ＶＲに接続される様にＳ１を切り替えます。Ｒ１＝Ｒ２、Ｃ１＝Ｃ２、ＶＲＭＡＸ＝Ｒ３とすると、外部ノイズはＣａとＣｋのうち静電容量値の大きい方に接続された検出抵抗に大きく検出されます。出力において両者が等しくなる様にＶＲを調整します。更にＶＣを調整して位相を合わせると両者は平衡してＣＤ−５同調式部分放電測定器には検出されません。
　一方、Ｃａ内部に発生した部分放電は、Ｒ１，Ｒ２で互いに極性が反対の波形が検出される為、両者が和の形になってＣＤ−５に検出されます。
　Ｓ２は平衡を崩す為のスイッチで、平衡の確認に用います。

２．仕様

（１）外部雑音抑制率　　　　　２０〜２００（供試体１０〜１０^４ＰＦ、結合コンデンサ１０００ＰＦにおいて）

（２）充電電流　　　　　　　　　１Ａ以下（供試体、結合コンデンサ供）

（３）寸法、重量　　　　　　　　270Ｗ×100Ｈ×140Ｌｍｍ　　約２．５ｋｇ
