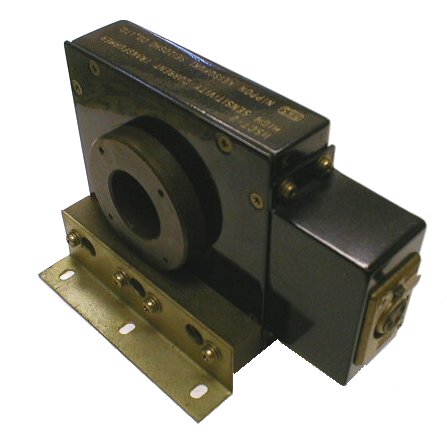

本器は、微少漏れ電流検出用に開発された貫通形高感度変流器です。電磁及び静電シールドが施されているので、変電所等、外部ノイズ環境の悪い場所でも高感度での検出が可能です。
| 型名 | HSCT-2-1000 | HSCT-2-100 |
|---|---|---|
| 定格周波数 | 50Hz及び60Hz | |
| 定格一次電流 | AC1mA〜100mA | |
| 定格二次電流 | AC1μA〜100μA | AC10μA〜1000μA |
| 変流比 | 1000:1 | 100:1 |
| 変流比誤差（定格周波数、定格電流、０Ω負荷において) | ±2％以下 | |
| 周波数特性（定格電流、０Ω負荷において-3db帯域幅） | 10Hz以下〜1KHz以上 | |
| 外部磁界の影響（外部磁界が50Hz、10A/m） | 一次側換算でAC5μA以下 | |
| 最大二次負荷（定格周波数で、二次電流が0Ω 負荷のときに対し±2％以内に入る抵抗性負荷） | 500Ω | 5Ω |
| 最大一次電流（定格周波数、最大二次負荷における非飽和領域） | AC1A | |
| 過電流強度（一次側） | 連続AC50A | |
| 過電流保護 | 二次側にZnOアレスタ内蔵 | |
| 耐電圧 | 一次-ケース間、ケース-取付け足間AC2000V/1分間 | |
| 二次-ケース間AC500V/1分間 | ||
| 一次導体用貫通穴径 | 直径30mm | |
| 二次端子形式 | コネクター形(C)又は端子台形(T) | |
| 寸法、重量 | 110(H)×102(W)×160(L)mm 約1.5kg | |
| 形式 | ＨＳＣＴ−２−１０００−Ｃ（又はＴ） | |
| シリーズ名 | 形 二次巻数 二次端子形式 | |
