大電流供試物高感度部分放電検出用

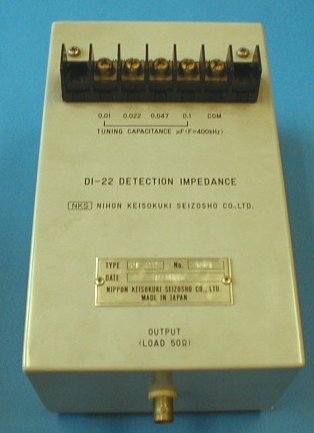

ＤＩ−２２形検出インピーダンス

１．概要

　高電圧電気機器の絶縁劣化判定方法の一つとして、部分放電の測定は、非常に有効であることが知られています。
　本器は部分放電の測定に際し、供試物及び結合コンデンサーと検出器で構成される試験回路の共振周波数を、部分放電測定器の同調周波数に同調させることにより、高感度の部分放電測定ができるように開発された、検出器です。
　本器は絶縁形高周波シールドトランスを内蔵しているため、接地側からの雑音を受けにくくなっています。又、試験回路の充電電流を測定器内に引き込むことがないので安全な測定が可能です。

２．主な特長

• （１）直接検出回路の場合は供試物と結合コンデンサーの直列静電容量値が、また平衡回路及び雑音弁別回路の場合は供試物及び結合コンデンサーそれぞれの静電容量値が、０．０１μＦから０．１μＦの範囲で高感度検出ができます。(注1)
• （２）最大電流は、ＡＣ２０Ａ（ＲＭＳ）まで流せます。
• （３）入力と出力は絶縁されているため、接地側からの雑音を受けにくくなっています。
• （４）充電電流を測定器内に引き込まないので安全です。
• （５）当社製ＣＤ−５形部分放電測定器に接続して使用した場合は、ＣＤ−５単独のときよりも検出感度が良くなります。特に供試物と結合コンデンサーの静電容量値をほぼ等しくすれば静電容量の大きい方で、より高い検出感度が得られます。(注2、3)
• （６）本器を２個使用すれば、雑音平衡法、雑音弁別法（当社製ＢＬ−１、ＮＤ−１）による測定も可能です。本器をＢＬ−１又はＮＤ−１と併用した場合も、従来よりも検出感度が良くなります。(注2、4、5、6)
• （７）本器と測定器の間のケーブルの長さによる、測定感度の変化が少ないです。

• (注1) 測定器の同調周波数が４００ｋＨｚであるときの容量値です。
• (注2) 本器をＣＤ−５、ＢＬ−１、ＮＤ−１に接続する場合は、それぞれにインピーダンス変換器と接続ケーブルが必要となります。
• (注3) 本器をＣＤ−５に接続して使用した場合は、ＣＤ−５のＰＯＬＡＲＩＴＹは動作しなくなります。
• (注4) 本器をＢＬ−１と接続した場合、１００Ωの検出抵抗を使用したときよりも外部雑音抑制率が低下することがあります。又、本器のレンジの選び方によっては、バランスがとれないことがあります。
• (注5) 供試物及び結合コンデンサーの低圧側（本器の入力端子）に直接入った雑音は、ＢＬ−１やＮＤ−１でも除去できない場合があります。このような場合はシールド等の対策が必要となります。
• (注6) 本器は入力側のインピーダンスが小さいため、部分放電測定回路の配線のインピーダンスが無視できない場合は、校正電荷に差異を生じたり、ＢＬ−１と併用したときにバランスがとれなかったり、ＮＤ−１と併用したときに誤動作したりする場合がありますので、部分放電測定回路の配線には充分な注意が必要です。

３．本器の仕様

定格共振容量値（周波数400kHzに於いて）　　　　0.01、0.022、0.047、0.1μF(4レンジ)
適合負荷インピーダンス　　　　　　　　　　　　５０Ω
最大入力電流　　　　　　　　　　　　　　　　　ＡＣ２０Ａ(RMS)
絶縁抵抗及び耐電圧(ケース−出力端子間)　　　　　100MΩ以上/DC500V、AC1500V/1分間
寸法、重量　　　　　　　L=200±2、W=120±1.2、H=80±1.2mm(突出部を含まず)、約1kg
環境条件　　　　　　　　動作温度０℃〜５０℃、動作湿度８５％以下、屋内使用
付属品　　　　　　　　　供試物と本器接続用リード(片端ワニグチクリップ、片端圧着端子付き
　　　　　　　　　　　　リード50cm、赤黒2本1組)

４．使用例

本器を当社製ＣＤ−５形部分放電測定器に接続したときの性能例（参考値）
（１）検出感度(直接検出回路でCD-5のATTが1/1のとき1Vの出力パルスを得るための電荷)

５．オプション（インピーダンス変換器及び、接続ケーブル）（別売）

(1)本器とCD-5接続用 　　　　　両端BNC(P)コネクター、3D-2V10m
　　　　　　　　　　　　　　　IMT-1-2K形インピーダンス変換器(CD-5用)
　　　　　　　　　　　　　　　片端BNC(P)コネクター、片端4Pコネクター、3C-2V1m
(2)本器とND-1接続用　　　　　　両端BNC(P)コネクター、3D-2V10m(マーク付)
　　　　　　　　　　　　　　　IMT-1-2K形インピーダンス変換器(CD-5用)
　　　　　　　　　　　　　　　片端BNC(P)コネクター、片端4Pコネクター、3C-2V1m(マーク付)
(3)本器とBL-1接続用　　　　　両端BNC(P)コネクター、3D-2V10m(マークなしとマーク付2本1組)
　　　　　　　　　　　　　　　IMT-1-1K形インピーダンス変換器×2(BL-1用)
　　　　　　　　　　　　　　　両端BNC(P)コネクター、3C-2V1m(マークなしとマーク付2本1組)
