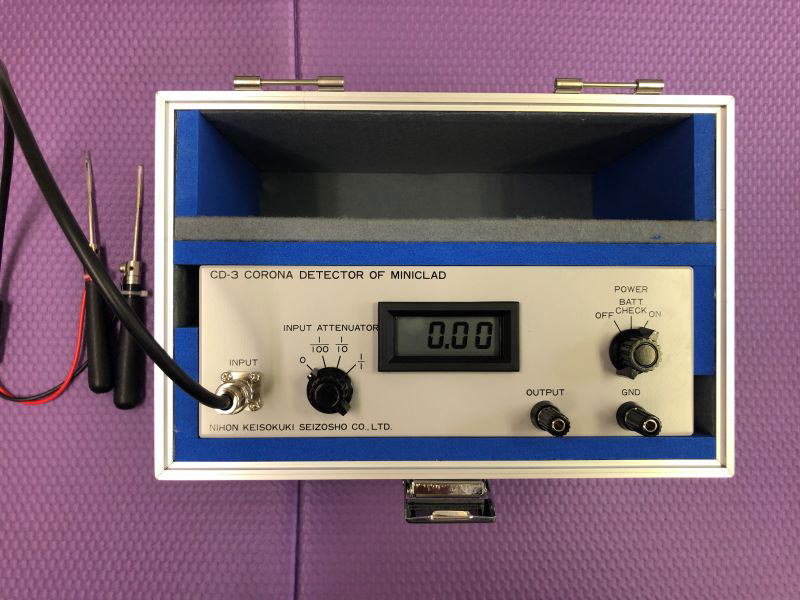

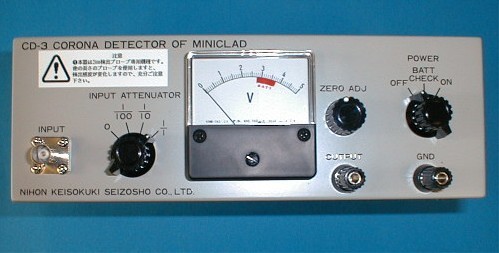

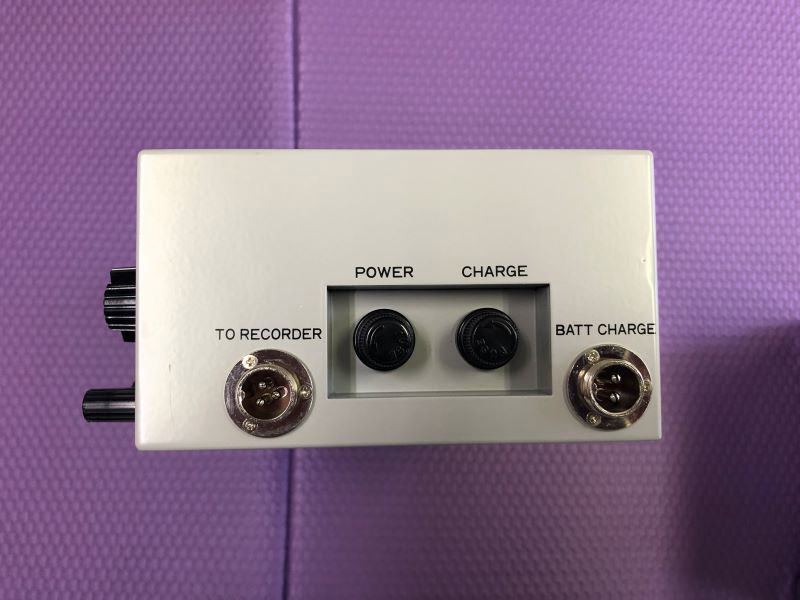

本測定器は、市街地に建設されるガス絶縁式(GIS)の変電所(所謂サブミニステーション)の部分放電(コロナ)試験用に開発された、簡易型の同調式部分放電(コロナ)測定器で、鞄月ナ方式のGIS変圧器用に感度等が校正されています。また、検出部は探針形状になっており鞄月ナ方式のスペーサに対応しています。
(1)増幅器に中心周波数400KHz(±45kHz)中帯域同調法を採用、帯域外の外来ノイズの影響を受けず、高感度測定が可能です。
(2)検出感度は東芝方式のGIS変圧器(ミニクラッド)に調整してありますので、部分放電パルスの波高値を直読できます。
(3)電源は充電式電池です。

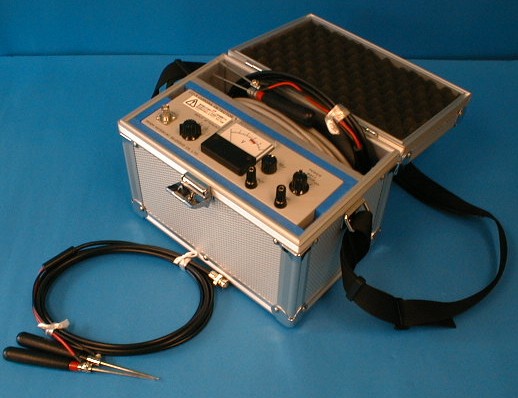

(4)ハードケースに収納されている為、携帯に便利です。
(5)専用の探針プローブでGIS変圧器のスペーサより検出します。
許容最大入力電流(商用周波数電流) | 1A |
減衰比 | 1/1、1/10、1/100 |
減衰率誤差 | ±5%以下 |
同調中心周波数 | 400kHz±5kHz |
同調特性帯域幅(−6dB) | 95±15kHz |
OUTPUT端子(1000PPS)で指示計フルスケール | 5V |
供試体及び結合コンデンサ共20pFにおいて、 | 2pC/V以下 |
指示誤差 | フルスケールの±5%以下 |
繰り返し周波数による影響(フルスケールより10%低下の周波数) | 30Hz以下 |
OUTPUT端子5V(1000PPS)で出力電圧 | DC0.3V(±5%) |
非飽和最大出力 | 5Vp以上 |
1V出力するのに必要な放電電荷量(減衰器1/1)供試体及び結合コンデンサー共20pFにおいて | 2pC以下 |
最小検出放電電荷 供試体及び結合コンデンサー共20pFにおいて(S/N=2) | 0.2pC以下 |
出力インピーダンス | 1kΩ(±10%) |
内蔵電池の電圧及び容量 | DC12V 500mAH |
電池放電時間 | 約13時間 |
電池充電時間 | 約16時間 |
(8)重量、寸法
ハードケース込み外寸寸法、重量 | 266W×176H×194Lmm 約6kg |
(9)付属品
測定用ケーブル(短針付き) | 0.5m(標準品) | 2 |
電池充電コード | 3m | 1 |
記録計接続コード | 2m | 1 |
ハードケース | 1 | |
取扱説明書 | 1 | |
検査成績書 | 1 |
