本器は、弊社製部分放電自動測定システムAC印加電圧取り込み用の装置です。
また、ACU-2PではACU-1に比して新たにAC印加電圧の位相情報を取り込む機能が増えました。
これにより弊社の部分放電測定プログラムCD6AU、部分放電測定分析プログラムPDANALA、の他新たに部分放電位相プログラムに対応いたしました。

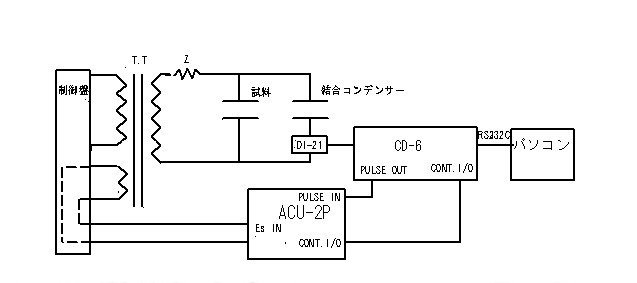

AC電圧、AC電圧位相情報はデジタル変換され、パソコンに送られ、データとして処理されます。
CD-6パソコン間のデータ転送はRS232Cに対応しています。

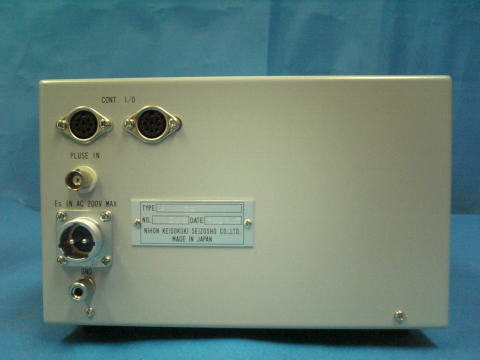

CONT. I/Oは弊社独自のデータ転送バスです。
(1) Es IN(試験用トランス3次巻線電圧入力端子) MAX. AC200V

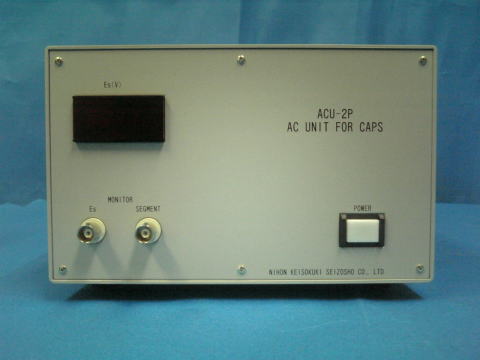

(2) DISPLAY 199.9V MAX.精度±3%以下
(3) Es MONITOR端子 MAX.AC2V(3次巻線電圧 AC200V時)
精度3%以下
(4)SEGMENT MONITOR端子 360°60区分ごとのピーク値MAX.DC5V
(5)PULSE IN CD-6のPULSE OUTより入力 MAX.DC5V
(6) 電源 DC7.8〜8V CONT.I/Oより供給
消費電流DC400mA以下 (DC 8V時)
(7)外形寸法 209W×128H×340D(突出部含まず) 3kg
(6)付属品 CONT.I/Oケーブル 1本
