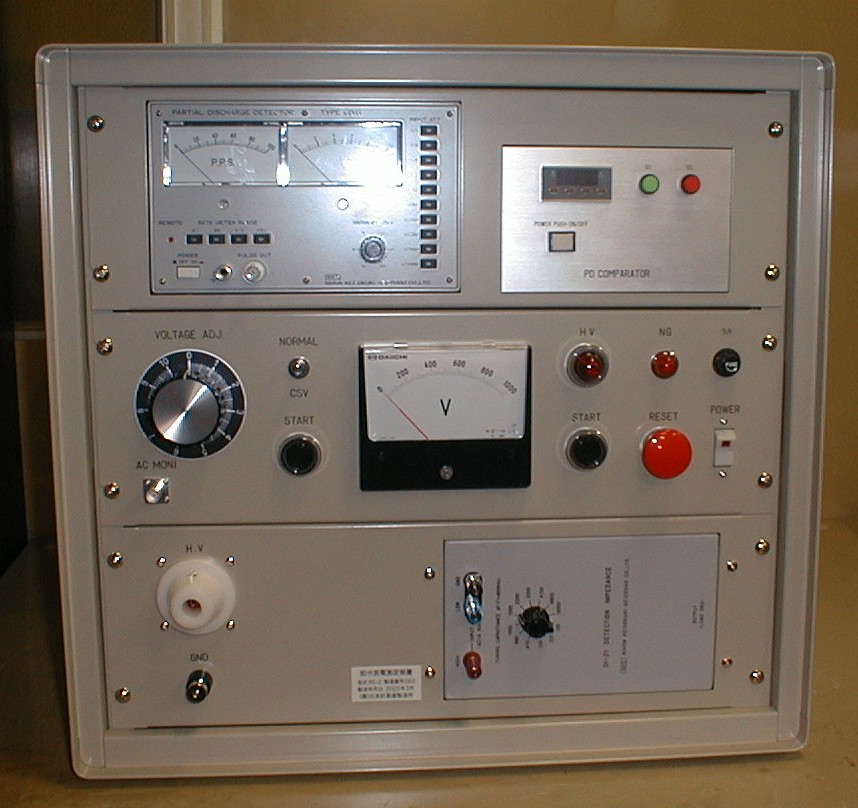

RS-2形試験電源内蔵部分放電測定器



1.概要

 本測定器は、試験電源(トランス、ブロッキングコンデンサー、結合コンデンサー)DI-21検出器 CD−6形部分放電測定器 部分放電コンパレーターを内蔵しており、試料に測定ケーブルで接続するだけで簡単に部分放電測定が可能です。また部分放電判定レベルをを設定して部分放電コンパレーターでOK NG表示できるため、出荷検査に最適です。

2.特徴

以下をラックに収納

@耐電圧試験器(スライダック、昇圧トランス1000V 0.1kVA内蔵)

A CD-6同調式部分放電測定器

B   DI-21検出インピーダンス

C     結合コンデンサー(1000pF

D   ブロッキングインピーダンス(0.5H)

E  コンパレータ(放電の有無確認用、部分放電が50P.P.S.以上で動作)

3.仕様

 @ 印加電圧 0〜1000VAC60Hz

 A 放電検出回路 100pC(CD6アッテネーターで可変可) 50P.P.S.NORMALモード時)

 B 放電有無の確認は電圧印加後1秒から4秒の間

 C ノイズ対策を施す(ノイズフィルターをスライダック、トランス間に設置)

 D ラックの形状は500D×530W×500HJISH)

E 測定リード線、アース線はラックから1000mm、ラックとコネクタ接続

F   インターロック用入力端子(AC100Vを外部スイッチに供給)をラック裏面に備える

G   電源、起動(START)(両手スイッチ)ボタン、及び非常停止(RESET, HV OFF)(きのこ形スイッチ)ボタンを備えるSTARTボタンはモーメンタリー動作(5秒間電圧を印加)。RESETボタンはモーメンタリー動作(電圧印加を解除,及びランプ、ブザーのRESET動作)

H印加電源モニターBNC端子(AC MONITOR AC5V)

I   5秒間の試験が終了すると、ブザーで試験が終了したことを知らせ、電圧を落とす。コンパレータの良品(GO)ランプまたは(NG)ランプを点灯。試験中、不具合が発生した場合は即座に電圧印加を解除(オーバーカレントディレー動作)耐圧試験器部のNGランプ及びブザーで不具合表示。

J  ラック塗装色5Y7/1ライトベージュ

KTESTモードのセレクトスイッチ
(1)NORMAL   一連のシーケンスを有効にする
(2)CSV   通常のスライダックとして使用。STARTRESETスイッチのみ有効
