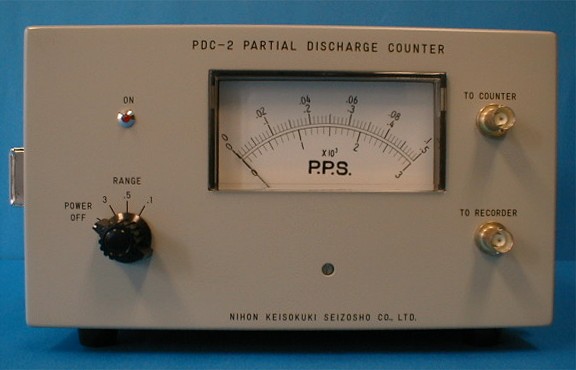

PDC-2形部分放電計数率計仕様



1.概要

 本器は、CD−5形同調式部分放電測定器専用のアナログカウンターです。部分放電パルスの毎秒当りの平均発生頻度を表示します。

2.特徴

(1)本器はCD−5のパルス出力が1V以上で動作します。従ってCD−5の減衰器 バリアブル減衰器を使って1Vを所定の部分放電発生電荷値に校正すれば、 本器のカウント開始終了により部分放電開始電圧、消滅電圧が測定できます。又通常のカウンターとして印加電圧対部分放電累積発生頻度特性の測定も行えます。

(2)アナログメータを使用してるため部分放電発生頻度の時間的変化を視覚的に追跡できます。

(3)外部カウンター用端子、記録計用端子を備えています。

(4)ゲートスイッチを内蔵しておりますので、弊社製ND−1形論理制御雑音弁別器により出力がOFFに出来、外来ノイズの影響をキャンセルできます。

(5)電源は直流電源(±9V)がCD−5より供給されています。

3.仕様

(1)計数率計
レンジ                                100P.P.S. 500P.P.S. 3000P.P.S. 3レンジ
計数率誤差           メータフルスケールの±5%
パルス分解能 100P.P.S.レンジ           150μS以下
          500P.P.S.レンジ           35μS以下
         3000P.P.S.レンジ           25μS以下
計数開始のCD−5のPULSE OUTPUT端子電圧           1V±5%
最小計数放電電荷値(供試体及び結合コンデンサとも1000pFにおいて)           1pC以下

(2)外部カウンター用出力端子
出力電圧                                                2.3〜2.5V
パルス幅    100P.P.S.レンジ            120〜140μS
          500P.P.S.レンジ            20〜30μS
         3000P.P.S.レンジ            3〜5μS

(3)記録計用出力端子
出力電圧(各レンジにおいて指示計がフルスケールの時)                   DC0.1V±5%

(4)電源
消費電力                                                0.4W以下

(5)寸法、重量
寸法                                                   230Wmm×130mmH×200mmL(突出部含まず)
重量                                                   2.2kg

(6)付属品
接続用リード  0.5m
取扱説明書
検査成績書
